石英砂过滤器
一、产品介绍:
石英砂过滤器是环保领域清、污水深度处理中很普遍的一种。石英砂过滤器是去除水中悬浮物有效的手段,是污水深度处理、污水回用和给水处理中重要的单元,其作用是将水中已经絮凝的污染物进一步去除,它通过滤料的截留、沉降和吸附作用,达到将水净化的目的。
二、产品特点:
该设备结构简单,操作维修方便,运行可以实现自动控制,过滤效率高,阻力小,处理流量大,反冲洗次数少。广泛应用于纯水、食品饮料水、矿泉水和电子、印染、造纸、化工行业水质的预处理及工业污水二级处理后的过滤。也用于中水回用系统、游泳池循环水处理系统的深度过滤。对于工业废水中的悬浮物也有很好的去除效果。
本类设备是钢制压力式过滤器,可除去原水中的悬浮物、机械杂质、余氯等,按滤料的不同,机械过滤器分为单层、双层、三层滤料和细砂过滤器;石英砂过滤器滤料一般为单层石英砂,粒径为0.8~1.2mm,滤层高度通常为1.0~1.2m。按结构又分为单流、双流、立式、卧式;按内表面防腐要求,以分为衬胶型和非衬胶型。

三、适用条件:
石英砂压力过滤器适用于要求滤后水浊度≤3毫克/升的工业、农村、城镇、
生活小区等给水设施。其中双层滤料过滤器用于直接过滤时进水浊度经常保持在60毫克/升以下,且滤前应加注混凝剂的情况下。用于沉淀过滤时,进水浊度≤15毫克/升。单层滤料过滤器仅适用于进水浊度≥15毫克/升的沉淀水过滤。
机械过滤器构造简单,运行方便,是常用的过滤器,在小型锅炉水处理工艺中有广泛的应用。当原水悬浮物含量小于30~50mg/L时,可用作离子交换软化(或除盐)工艺的预处理设备。也可用于水质要求不高的工艺水作粗过滤处理。
四、过滤器参数表
规格型号 |
直径 |
工作温度 |
流量 |
流速 |
反冲洗强度 |
滤层高度 |
石英砂用量(t) |
(mm) |
(℃) |
(m³/h) |
(m/h) |
(m/h) |
(mm) |
FRSS-400 |
400 |
5~50 |
1.5 |
10 |
36 |
1200 |
0.27 |
FRSS-600 |
600 |
5~50 |
3 |
10 |
36 |
1200 |
0.61 |
FRSS-800 |
800 |
5~50 |
5 |
10 |
36 |
1200 |
1.08 |
FRSS-1000 |
1000 |
5~50 |
7.5 |
10 |
36 |
1200 |
1.69 |
FRSS-1200 |
1200 |
5~50 |
11 |
10 |
36 |
1200 |
2.44 |
FRSS-1500 |
1500 |
5~50 |
18 |
10 |
36 |
1200 |
3.81 |
FRSS-1600 |
1600 |
5~50 |
20 |
10 |
36 |
1200 |
4.34 |
FRSS-1800 |
1800 |
5~50 |
25 |
10 |
36 |
1200 |
5.49 |
FRSS-2000 |
2000 |
5~50 |
30 |
10 |
36 |
1200 |
6.78 |
FRSS-2200 |
2200 |
5~50 |
38 |
10 |
36 |
1200 |
8.2 |
FRSS-2400 |
2400 |
5~50 |
45 |
10 |
36 |
1200 |
9.76 |
FRSS-2500 |
2500 |
5~50 |
50 |
10 |
36 |
1200 |
10.59 |

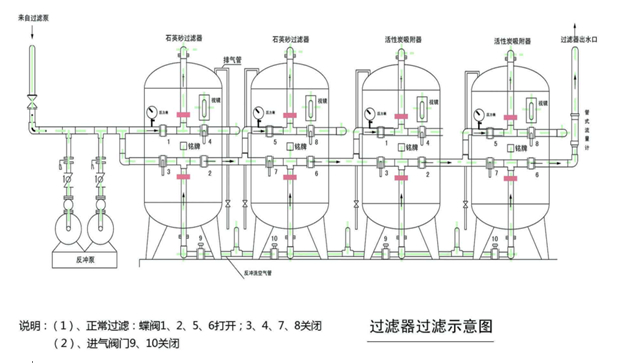

五、过滤器示意图
六、安装与运行:
1、在装填石英砂时,须仔细检查滤帽的松紧程度,保每一个滤帽紧固无误后方可填装石英砂;
2、压力过滤器在混凝土基础上施工时,应按滤器支脚孔位置预留孔洞,并在基础达到设计强度后进行过滤器的吊装及连接管装配。 |
 |
3、过滤器运行初期,应根据当地水质情况逐步摸索运行经验,以确定混凝剂的品种及投量,反冲洗时排水闸阀的开启度等。
4、过滤器运行期间,进水浊度不得高于设计规定的指标,并按设计要求进行反冲洗,否则会造成运行周期的缩短或滤层内形成泥球,严重时影响出水水质。
5、直接过滤时,混凝剂应配制成一定浓度,并于泵前投加。
6、冲水步骤:
a.冲洗:关闭进水泵和进水闸阀,打开排水闸阀,按设计要求的冲洗强度和冲洗时间进行反冲洗。
b.恢复运行:关闭排水闸阀,打开进水阀和放气阀,启动进水泵,待过滤器中空气排除,再关闭排气阀,过滤器即恢复正常运行。
7、当几台压力过滤器并联运行时,其进出水管上均应装设闸阀

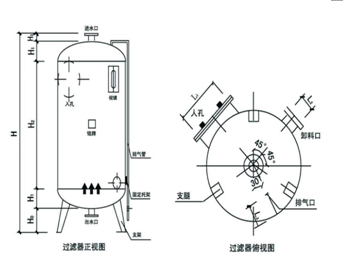

七、安装尺寸表:
公称直径DN(mm) |
400 |
600 |
800 |
1000 |
1200 |
1500 |
1600 |
1800 |
2000 |
2200 |
2400 |
2500 |
H |
2150 |
2250 |
2450 |
2550 |
2650 |
2850 |
2950 |
3050 |
3150 |
3300 |
3400 |
3450 |
H0 |
300 |
300 |
400 |
400 |
400 |
450 |
500 |
500 |
500 |
550 |
550 |
550 |
H1 |
125 |
175 |
225 |
275 |
325 |
400 |
425 |
475 |
525 |
575 |
625 |
650 |
H2 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
H3 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
L1 |
—— |
—— |
450 |
450 |
500 |
500 |
550 |
550 |
600 |
600 |
600 |
600 |
L2 |
125 |
125 |
150 |
150 |
200 |
200 |
250 |
250 |
300 |
300 |
300 |
300 |
L3 |
100 |
100 |
150 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
进水口 |
DN50 |
DN50 |
DN65 |
DN65 |
DN80 |
DN100 |
DN125 |
DN125 |
DN125 |
DN150 |
DN150 |
DN150 |
出水口 |
DN50 |
DN50 |
DN65 |
DN65 |
DN80 |
DN100 |
DN125 |
DN125 |
DN125 |
DN150 |
DN150 |
DN150 |
排气口 |
DN15 |
DN15 |
DN20 |
DN20 |
DN25 |
DN32 |
DN32 |
DN32 |
DN32 |
DN40 |
DN40 |
DN40 |
|
|
|
|
