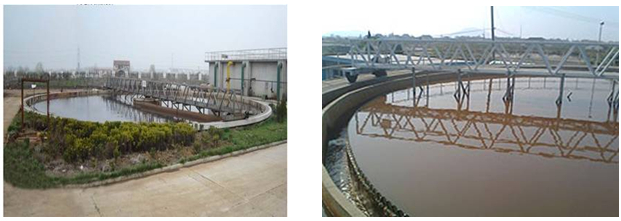

中心传动刮泥机


一、用途

   本设备适用于重力污泥沉淀池。 主梁桁架上附设竖向桁架,竖向桁架下设置刮泥装置,随刮泥机一起转动将污泥刮至中心集泥坑排出。

 二、结构特点

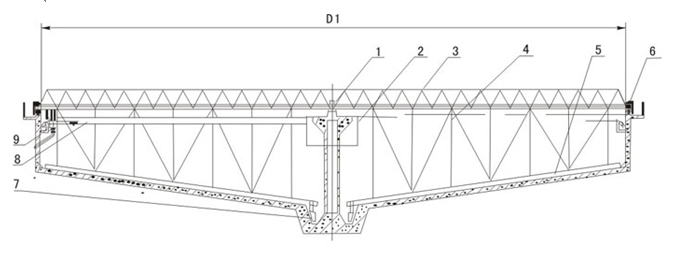

   周边传动刮泥机的结构如下图所示,主要由中心支座、桁架、传动装置、刮板等部分组成,该机为全桥(或半桥)周边传动刮泥,传动是由电机行星摆线针轮减速机直接或通过链条驱动滚轮,滚轮采用铁芯橡胶轮或钢轮,以中心支座为圆心在池壁顶做圆周运行。该机结构简单,耗电省,目前已广泛推广使用。


1-中心旋转支座 2-导流筒 3-桥架 4-竖架 5-刮板组合
6-端梁及驱动机构 7-底刮板 8-刮渣装置 9-排渣斗

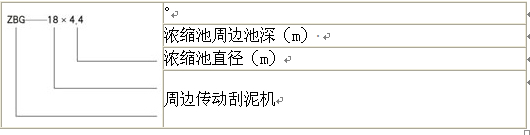

三、型号表示方法:

周边传动刮泥机型号由以下三个部分组成

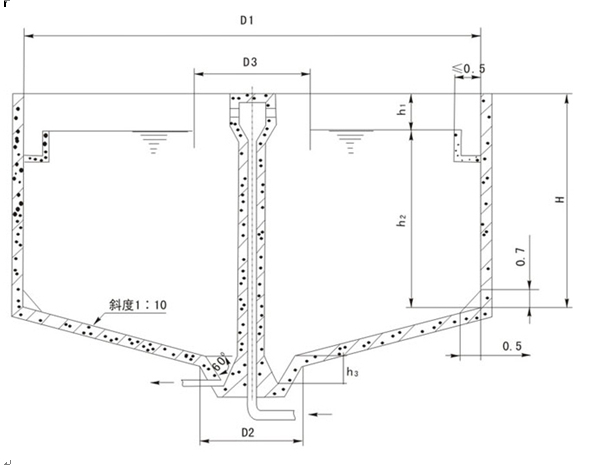

四、污泥浓缩池主要构造

D1-污泥浓缩池直径    D2-集泥斗上部直径   D3-稳流筒直径
h1-高   h2-周边水深    h3-污泥斗高度    H-周边池深

五、主要技术数

(表一)


D1 12 14 16 18 20 22 24 26 28 30
D2 4 6
h3 0.6 1
D3 3 4 6
h1 0.4
表面积(m2 113 154 201 254 314 380 452 531 616 707
  容积(m3
h1 3.2 384 528 696 888 1109 1355 1626 1902 2258 2615
3.6 430 590 776 990 1234 1507 1807 2114 2554 2898
4 475 652 857 1092 1360 1659 1988 2327 2751 3181
4.4 520 713 937 1193 1485 1811 2168 2539 2997 3463
4.8 565 775 1017 1295 1611 1963 2349 2751 3243 3746
5.2 610 836 1098 1400 1738 2116 2533 2991 3489 4029
5.6 655 897 1178 1501 1864 2268 2714 3203 3736 4312

            沉淀池的主要构造尺寸如下图所示



沉淀池主要构造尺寸(本尺寸系列符合建设部行业标准)
沉淀池主要构造尺寸应符合表1的规定,单位(m)

六、沉淀池主要构造尺寸


池径(m) 周边池深(m) 周边速度(m/min) 电机功率(kw) 重量(kg)
半桥 全桥
12 按表1尺寸 初沉池: 0.8 1920 3648
14 2.4~3.0 0.8 2640 5016
16 二沉池: 0.8 3270 6213
18 1.6~2.4 1.5 4200 7980
20 浓缩池: 1.5 5140 9766
22 1.2~1.6 1.5 6130 11647
24   2.2 7070 13433
26   2.2 8010 15219
28   2.2 8950 17005
30   2.2 9890 18791
 注:
1、订货时应注明型号及要求的周边速度
2、如采用非标有特殊要求,订货时说明。

七、产品特点

1、 采用桁架结构,强度高、重量轻。
2、 维护管理简单方便,运行费用低。
3、 新型的传动机械,减速机采用轴装式,效率高。行走轮采用标准实心轮胎、结构紧凑、安装方便。
4、电气元件均采用户外型,运行平稳,工作安全,可随机控制或远程控制。
5、 刮集污泥效果好,排出污泥含水率低。
6、 刮板采用整体对数螺旋线加万向轮,拉杆采用绞接连接,如果遇到较大阻力可自行调整,保护整机运转安全。
7、根据用户需要,行走轮可为橡胶轮、尼龙轮、钢轮。可按用户特定尺寸制造,与水接触的部件亦可用不锈钢制作。

八、工作过程

工作桥由安装周边的驱动机构带动,绕安装在池中心支墩上的中心支座旋转,安装在工作桥上的刮泥板在旋转过程中,将沉降在池底的污泥刮向中心的集泥坑。同时,液面上的浮渣在浮渣刮板和周边挡渣堰形成的渐缩区域内集中,把浮渣耙到集渣斗,排出池外。
