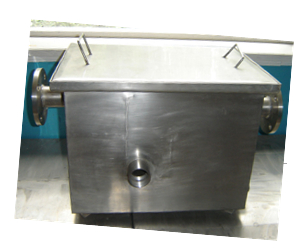

机械隔油器

一、 产品概述

我公司生产的机械隔油器系列的各项技术参数指标均按照国家标准《建筑给水排水设计规范》（GB50015-2003）中第4.8.2条设计，提高了隔油器的除油效果。

二、主要原理

使含油污水在重力作用下，借助油水比重差，采用自然上浮法分离去除废水中的可浮油与部分细分散油。其内部构造更加突出了油水分离功能，应用导流分离原理以及紊流变层流的辩证关系，使污水流以油水分离器的过程中，流速降低，通过增加过水断面从面降低流速（≤0.0005m/s），增加废水的水力停留时间，并使过水断面能够匀速流过。出水区的构造也充分考虑了水流均匀性问题以及防臭虹吸等措施。实践证明，该产品可将粒径60um以上的可浮油去除90%以上，外排污水中动植物油的含量低于《污水综合排放标准》（GB8978-1996）中的三级标准（100mg/L）。

三、 功能特点 该系列隔油器有除油效果佳、不用电、无动力、省费用、安装方便、油脂易清除、防腐能力强、使用寿命长、无需专人运转维护，只需定期排油即可、造价低等优点。 四、 适用范围 该系列隔油器可广泛使用于含有天然石油和石油产品、动植物油和羊毛脂等的废水处理工程之中

用于饮食业含油废水的处理（宾馆、饭店、餐厅、食堂）以及肉食加工企业的含油（动植物油）废水处理，隔油器能够消除油脂的管道的堵塞及对排入水体的污染，大大降低的污水处理的难度和造价。

五、选型说明

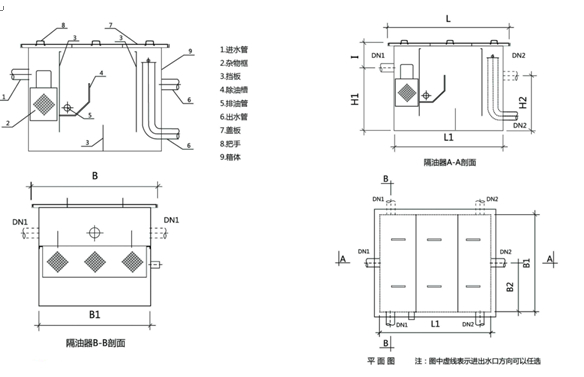

六、结构示意图


七、规格型号表


规格型号	外形尺寸	设计流量	参     数						进出水管径
	L*B*H	m³/h	L1	B1	B2	H1	H2	I	DN1	DN2
FRGU-4	800*450*（685+I）	4	750	400	200	685	625	根据用户实际情况设定	50	50
FRGU-5	820*550*（700+I）	5	770	500	250	700	635		80	50
FRGU-5.5	820*650*（700+I）	5.5	770	600	300	700	635		80	50
FRGU-6.5	820*750*（700+I）	6.5	770	700	350	700	635		100	80
FRGU-7	850*820*（750+I）	7	770	740	370	750	685		100	80
FRGU-8	910*850*（750+I）	8	830	770	385	750	685		100	80
FRGU-9	930*880*（800+I）	9	850	800	400	800	735		100	80
FRGU-11	1080*880*（800+I）	11	1000	800	400	800	750		100	80
FRGU-13	1260*880*（800+I）	13	1180	800	400	800	750		100	80
FRGU-14.5	1320*880*（850+I）	14.5	1240	800	400	850	800		100	100
FRGU-16	1380*880*（900+I）	16	1300	800	400	900	850		125	100
FRGU-18	1430*880*（950+I）	18	1350	800	400	950	900		125	100
FRGU-22	1510*910*（1095+I）	22	1430	830	415	7095	1013		150	125
FRGU-25	1660*910*（1145+I）	25	1580	830	415	1145	1062		150	125
FRGU-36	1800*110*（1200+I）	36	1720	1020	510	1200	1100		150	125

注：1、隔油器分为明沟式隔油器、管道式隔油器，地埋式隔油器。
2、DN1、DN2、H2可根据现场情况作调整。
3、可根据用户需要设计，制作非标尺寸产品
    4、楼板预留孔洞长=L+120，宽=B+40。
