智能全自动压差过滤机


一、产品简介

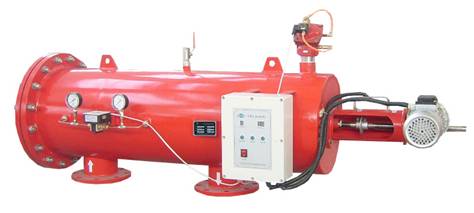

FRYC过滤器是一种全自动自清洗水过滤器,过滤器网内安装一套刷子,刷子由电机带动旋转,在过滤器端盖上安装一个电磁隔膜排污阀。工作时,浊水由进水口进入,通过不锈钢楔形网过滤污物。净水由出水口流出,当污物聚集过多时,造成过滤不畅,腔体压力上升,当进出水的压力差值达到一定值时(预先设定),压差开关发出信号给控制器,控制器启动减速机电机,带动刷子旋转刷掉污物杂质。同时打开电磁隔膜排污阀,排出污物,清洗时间约为1分钟无需断流,排污压力损失不超过0.5bar,流量损失不超过1%。可实现自动冲洗、自动排污,不影响系统的正常运行,安装简便,除污效果好。

二、工作原理

水自进水管流入粗滤网,后经细滤网流出。水中杂质会逐渐积聚在滤网表面,导致进 、 出水口间出现压差。粗滤网可除去水中较大颗粒,使得细滤网避免受到大块颗粒的损坏。

三、控制系统
过滤器配有压差开关和集成控制器,当压差达到预设值时,或预调反冲间隔时间到时,控制器进入反冲洗程序。依用户另有要求的,控制系统可增加其它功能,滤水机出现故障时打开旁路,关闭水泵或发出报警信号等。

四、自动清洗
在预设压差或反冲间隔时间到达时排污阀自动打开,反冲程序开始。
在电机驱动下反冲吸口沿细滤网表面螺旋转动。滤网表面积聚的颗粒杂质经由反冲进入吸口,然后经排污阀流出。反冲持续时间约 40 秒到 1 分钟。

五、应用领域
过滤机应用范围广泛,是工业电站、冶金、电厂、热力、石油、化工、食品加工、农业灌溉等行业较理想的水处理设备,以及市政污水处理、工业排水回用处理、中水处理、离子交换保护、热交换器喷嘴保护等等。
六、技术参数
1、工作压力:≤1MPa(标准供货)
2、流量范围:1-1500m³/h(单台)
3、过滤精度:25-30um
4、工作温度:<95℃
5、电    源:220V 50Hz
6、电机功率:60-550W
7、清洗时间:60-6000S
8、压差范围:0.02-0.15MPa
9、压力损失:0.01-0.08MPa
10、定时运行间隔:1-336h

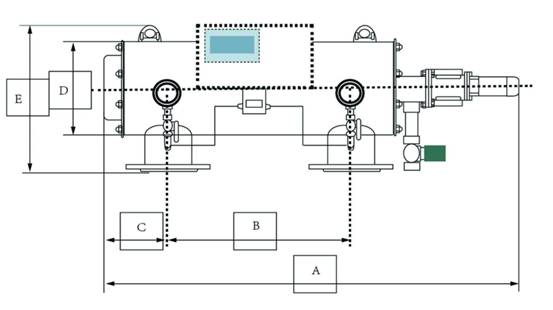

七、外形尺寸





H型技术参数表



标准型号 进出水口连接方式 处理水量 外形尺寸 排污口
管径
设备重量
m³/h A B C D E kg
FRYC-80-1.0-H DN80  Pg=1.0MPa法兰 46-55 1220 490 150 273 450 DN40 85
FRYC-100-1.0-H DN100  Pg=1.0MPa法兰 80-95 1320 570 160 273 450 DN40 102
FRYC-125-1.0-H DN125  Pg=1.0MPa法兰 123-147 1380 600 180 325 510 DN40 116
FRYC-150-1.0-H DN150  Pg=1.0MPa法兰 161-193 1430 620 200 325 530 DN40 130
FRYC-200-1.6-H DN200  Pg=1.6MPa法兰 302-363 1580 710 240 377 580 DN50 220
FRYC-250-1.6-H DN250  Pg=1.6MPa法兰 481-577 1960 940 260 426 680 DN50 335
FRYC-300-1.6-H DN300  Pg=1.6MPa法兰 692-830 2060 950 300 529 780 DN50 382
FRYC-350-1.6-H DN350  Pg=1.6MPa法兰 941-1129 2360 1050 360 630 890 DN65 615
FRYC-400-1.6-H DN400  Pg=1.6MPa法兰 1210-1453 2560 1150 400 630 890 DN65 680

 L型技术参数表

标准型号 进出水口连接方式 处理水量 外形尺寸 排污口
管径
设备重量
m³/h A B C D E Φ1 Φ2  kg
FRYC-80-1.0-L DN80  Pg=1.0MPa法兰 46-55 1450 930 580 830 570 490 700 DN40  125
FRYC-100-1.0-L DN100  Pg=1.0MPa法兰 80-95 1580 1080 640 970 570 490 700 DN40 142
FRYC-125-1.0-L DN125  Pg=1.0MPa法兰 123-147 1650 1130 680 1005 630 560 800 DN40 176
FRYC-150-1.0-L DN150  Pg=1.0MPa法兰 161-193 1720 1180 690 1040 630 560 800 DN40 190
FRYC-200-1.6-L DN200  Pg=1.6MPa法兰 302-363 1880 1380 800 1180 680 630 900 DN50 320
FRYC-250-1.6-L DN250  Pg=1.6MPa法兰 481-577 2400 1850 950 1630 750 680 950 DN50 385
FRYC-300-1.6-L DN300  Pg=1.6MPa法兰 692-830 2500 1950 980 1700 820 750 1100 DN50 462
FRYC-350-1.6-L DN350  Pg=1.6MPa法兰 941-1129 2880 2230 1240 1800 940 930 1250 DN65 695
FRYC-400-1.6-L DN400  Pg=1.6MPa法兰 1210-1453 2880 2230 1290 1880 1050 1020 1500 DN65 830
