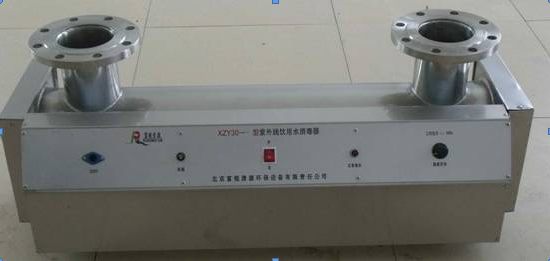

生活饮用水紫外线消毒器

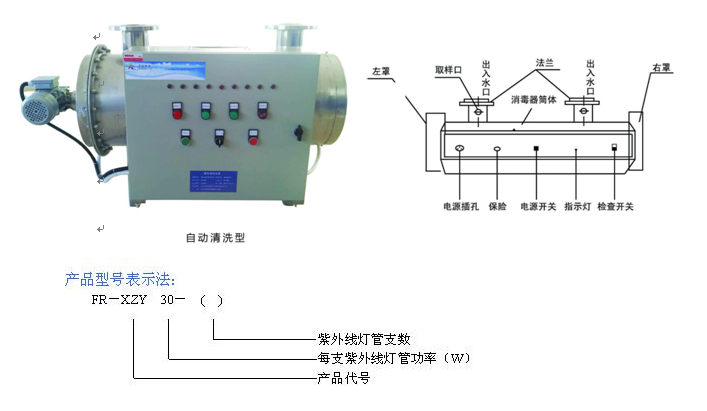

生活饮用水紫外线消毒器规格型号表
规格型号	流量T/H(m³)	进出口管径mm	工作压力Mpa	总功率W
FR-XZY30-3	6-8	50	0.6	90
FR-XZY30-4	8-12	50-65	0.6	120
FR-XZY30-5	12-15	65-80	0.6	150
FR-XZY30-7	15-20	80-100	0.6	210
FR-XZY30-8	20-25	80-100	0.6	240
FR-XZY30-10	25-30	80-100	0.6	300
FR-XZY30-12	30-35	100-125	0.6	360
FR-XZY30-14	35-40	100-125	0.6	420
FR-XZY30-16	40-45	100-125	0.6	480
FR-XZY30-18	45-50	100-125	0.6	540
FR-XZY30-20	50-55	125-150	0.6	600
FR-XZY30-24	55-65	125-150	0.6	720
FR-XZY30-28	65-75	125-150	0.6	840
FR-XZY30-32	75-85	150-200	0.6	960
FR-XZY30-40	85-100	150-200	0.6	1200
FR-XZY30-48	100-150	200-250	0.6	1400
FR-XZY30-60	150-200	250-300	0.6	1800

说明：1、表中所列型号为常用型号，可根据用户需要生产任何型号
       2、也可根据用户需要将以上各型号产品定制成自动清洗型

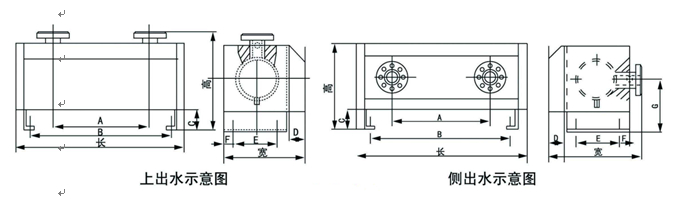

六、生活饮用水紫外线消毒器安装基本结构尺寸示意图

                                  （上出水）

灯管数量	长	宽	高	方板尺寸	圆桶 直径	出水 管径	A	B	C	D	E	F
3支	1000	255	320	170X170	Ф130	Ф50	740	856	90	85	75	30
4支	1000	275	345	190X190	Ф150	Ф50	730	856	90	85	105	30
5支	1000	300	365	215X215	Ф175	Ф65	730	856	90	85	130	30
7支	1000	315	385	230X230	Ф190	Ф80	730	856	90	85	135	40
8支	1000	330	410	245X245	Ф205	Ф80	700	856	90	85	140	40
10支	1000	355	435	270X270	Ф230	Ф100	700	856	90	85	165	40
12支	1000	385	495	300X300	Ф265	Ф100	660	854	90	85	195	40
14支	1000	405	510	320X320	Ф280	Ф125	660	854	90	85	215	40
16支	1000	425	520	340X340	Ф290	Ф125	640	854	90	85	235	40
18支	1000	425	530	340X340	Ф300	Ф125	640	850	65	85	235	40
20支	1000	445	540	360X360	Ф325	Ф150	640	850	65	85	255	40
24支	1000	475	553	390X390	Ф350	Ф150	640	850	65	85	285	40
28支	1000	485	565	400X400	Ф362	Ф150	640	850	65	85	295	40
32支	1000	515	595	430X430	Ф382	Ф150	640	850	65	85	325	40
40支	1000	585	665	500X500	Ф440	Ф150	640	850	65	85	395	40
48支	1000	645	735	580X580	Ф520	Ф200	640	850	65	85	435	40
60支	1000	720	760	625X625	Ф570	Ф250	640	850	65	85	470	40





























                                           （侧出水）

灯管数量	长	宽	高	方板尺寸	圆桶 直径	出水 管径	A	B	C	D	E	F	G
3支	1000	350	260	170X170	Ф130	Ф50	740	856	90	85	85	30	175
4支	1000	375	280	190X190	Ф150	Ф50	730	856	90	85	105	30	185
5支	1000	385	305	215X215	Ф175	Ф65	730	856	90	85	130	30	197
7支	1000	390	320	230X230	Ф190	Ф80	730	856	90	85	125	40	205
8支	1000	425	335	245X245	Ф205	Ф80	700	856	90	85	140	40	212
10支	1000	453	360	270X270	Ф230	Ф100	700	856	90	85	165	40	225
12支	1000	510	390	300X300	Ф265	Ф100	660	854	90	85	195	40	240
14支	1000	525	410	320X320	Ф280	Ф125	660	854	90	85	215	40	250
16支	1000	535	430	340X340	Ф290	Ф125	640	854	90	85	235	40	255
18支	1000	540	435	340X340	Ф300	Ф125	640	850	65	85	235	40	255
20支	1000	565	445	360X360	Ф325	Ф150	640	850	65	85	255	40	260
24支	1000	593	455	390X390	Ф350	Ф150	640	850	65	85	285	40	260
28支	1000	605	465	400X400	Ф362	Ф150	640	850	65	85	295	40	265
32支	1000	635	495	430X430	Ф382	Ф150	640	850	65	85	325	40	280
40支	1000	705	565	500X500	Ф440	Ф150	640	850	65	85	395	40	315
48支	1000	670	585	580X580	Ф520	Ф200	640	850	65	85	435	40	390
60支	1000	775	610	625X625	Ф570	Ф250	640	850	65	85	470	40	410
