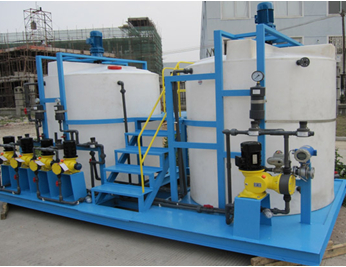

加药装置
一、概述
加药装置根据工艺流程向各种系统中注入化学药液的成套装置。
二、使用范围
主要用于电厂和电站；水处理过程中向自来水、废水、污水中加药。主要用于有关给排水处理、环保等工艺流程。如自来水厂、宾馆、饭店、游泳池、污水处理厂等。
三、工作原理
全套装置主要包含进料系统、储药桶、加药系统、动力控制系统等。 |
 |
三、工作原理
全套装置主要包含进料系统、储药桶、加药系统、动力控制系统等。
溶解桶配有液位计、低液位报警、阀门等自动运行所需的设施。桶体外壁装磁翻板液位计，实时观测桶内液位，在桶体上面有进料口，备用口，在桶体则面备有出料口、排污口、溢流口、液位计接口以及相应配套的阀门。当桶内液位小于设低液位值时，自动开启报警系统，加药泵暂停。
加药系统包括离心泵，电磁流量计和相关阀门等。

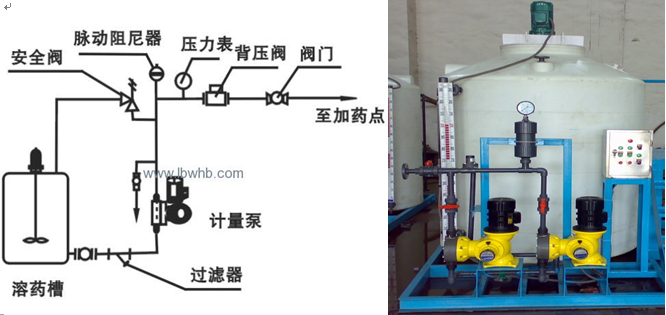

加药装置系统工艺图
技术参数
1、流量范围：0-1800 L/H。 2、压力范围:： 0-0.6 MPA。
3、电机功率： 750W, 1.1KW, 4、驱动系统： 两相、三相
1.5KW, 220V / 380V , 50/60Hz 标准电机或防爆电机
5、防护等级： IP55。 6、流量控制：手动控制, 自动控制
7、泵头： SUS304, SUS316, PVC, PTFE。 8、隔膜： PTFE。
9、单向阀: SUS304, SUS316, PVC, PTFE。 10、阀球： SUS304, SUS316, 陶瓷。
11、环境温度:：-30℃～60℃。
|
装置名称 |
组合类型 |
溶药箱
体积m3 |
计量泵
种类 |
计量泵
流量(L/h) |
计量泵
压力(Mpa) |
加药
方式 |
|
凝聚剂（助凝剂）加药装置 |
二罐二泵
二罐三泵 |
1.0，1.5
2.0，3.0 |
柱塞式
机械隔膜式
液压隔膜式 |
40-330 |
0.6-1.4 |
手动
自动 |
|
硫酸亚铁镀膜加药装置 |
一罐一泵
二罐二泵 |
1.0，1.5
2.0，3.0 |
离心式
转子泵 |
0.8-31
m3/h |
0.4左右 |
自动 |
|
磷酸盐加药装置 |
二罐二泵
二罐三泵 |
1.0
1.5
2.0 |
柱塞式
机械隔膜式
液压隔膜式 |
30-200 |
1.6-24 |
手动
自动 |
|
联胺除氧加药装置 |
二罐二泵
二罐三泵 |
1.0
1.5
2.0 |
柱塞式
机械隔膜式
液压隔膜式 |
30-200 |
1.6-24 |
手动
自动 |
|
缓蚀剂（阻垢剂）加药装置 |
二罐二泵
二罐三泵 |
1.0，1.5
2.0，3.0 |
柱塞式
机械隔膜式
液压隔膜式 |
40-330 |
0.6-1.4 |
手动
自动 |
|
调节PH值加酸（加碱）装置 |
二罐二泵
二罐三泵 |
1.0，1.5
2.0，3.0 |
柱塞式
机械隔膜式
液压隔膜式 |
40-330 |
0.6-1.4 |
手动
自动 |
|
调节PH值加氨装置 |
二罐二泵
二罐三泵 |
1.0
1.5
2.0 |
柱塞式
机械隔膜式
液压隔膜式 |
30-200 |
1.6-24 |
手动
自动 |
1、用户选用加药装置时，首先根据系统需要投加溶液量来确定选用规格（包括计量泵参数、搅拌箱容积、溶液箱容积及现场条件），再根据投加情况，确定投加方式（一般采用“一开一备”或多开一备的方式）；
2、根据需要选取加药装置各部件的材质（不锈钢、碳钢、非金属材料）、计量泵型号（隔膜泵、柱塞泵）或供所加药剂的参数（名称、浓度、温度、密度、粘度、腐蚀性等）；
3、订购系统为几箱几泵； 4、计量泵是柱塞泵还是隔膜泵； 5、计量泵流量和压力； 6、系统是手动控制还是自动控制； 7、其他对加药装置的要求。
|
|
|
|
