反冲洗过滤器


一、产品简介
FRFX反冲洗过滤适用于各种供水系统,工业水系统及冷却水系统,是二十四小时连续运行的不停机系统,可以过滤水中的各种机械杂质,系统设备运行。
FRFX反冲洗过滤器主要由碳钢筒体、不锈钢滤网、蝶阀及排污装置所组成。当过滤器工作时,蝶阀处于开启状态,水流由入口进入过滤器,经过滤网过滤流出系统。当过滤器需要排污时,关闭蝶阀,打开排污阀,水流以滤网前半段过滤,部分水流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向冲洗滤网的作用。这样反冲洗过滤器整个系统可正常运行,无需停机。
自动反冲洗过滤器是在普通型基础上增加压力比较自动系统,当过滤器截流一定量的杂质污物时,进出水口间会产生压力差,通过压力传感给排污系统一个信号,启动排污阀门动作,当水质清洁后,进出水口压力平衡,排污结束,整个排污过程由自动完成。
智能型反冲洗过滤器又增加了智能PLC控制部分,实现了全自动智能控制。
二、性能参数
1、工作压力:≤1.6MPa
2、工作温度:≤105℃
3、压力损失:≤0.015MPa
4、过滤精度:8-10目
5、其它工作压力、过滤精度及规格尺寸可按用户要求特殊制造,反冲洗过滤器可制造30-50um过滤精度,以适应不同用户技术要求。

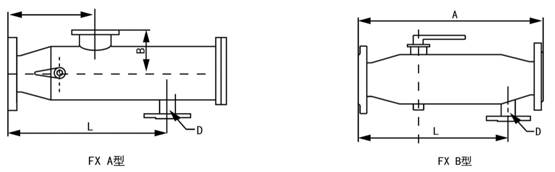

三、结构示意图

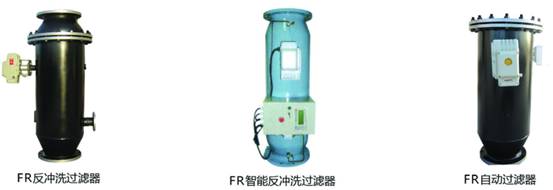

四、产品外观

五、规格型号

规格型号

A
mm

B
mm

L
mm

重量
kg

进出口尺寸

d
mm

最大流量
t/h

mm

in

FRFX-50A

200

130

300

23

50

2

25

19

FRFX-50B

410

/

340

14

FRFX-65A

200

130

300

25

65

2.5

25

28

FRFX-65B

410

/

340

16

FRFX-80A

260

150

360

32

80

3

25

50

FRFX-80B

500

/

400

20

FRFX-100A

300

180

410

44

100

4

40

80

FRFX-100B

580

/

470

28

FRFX-125A

320

220

450

65

125

5

40

125

FRFX-125B

640

/

530

43

FRFX-150A

380

240

520

89

150

6

50

180

FRFX-150B

730

/

610

61

FRFX-200A

400

280

560

132

200

8

50

320

FRFX-200B

900

/

750

94

FRFX-250A

500

320

700

217

250

10

50

490

FRFX-250B

1050

/

900

147

FRFX-300A

650

350

900

242

300

12

65

710

FRFX-300B

1300

/

1100

196

FRFX-350A

670

370

940

341

350

14

65

970

FRFX-350B

1450

/

1250

293

FRFX-400A

720

420

1020

572

400

16

65

1260

FRFX-400B

1600

/

1350

370

FRFX-450A

870

460

1125

605

450

18

100

1590

FRFX-450B

1800

/

1500

490

FRFX-500A

995

550

1375

710

500

20

100

1970

FRFX-500B

2000

/

1650

665

FRFX-600A

1140

600

1600

946

600

24

150

2850

FRFX-600B

2200

/

1800

876

六、安装与使用
FRFX反冲洗过滤器适宜水平或垂直安装,当垂直安装时应注意水流方向是自上而下,安装时应注意外壳箭头方向必须与水流方向一致,正常运行时,蝶阀处于开启状态,当需要排污时,关闭蝶阀,打开排污阀,直至排出的水质变清为止,关闭排污阀,开启蝶阀,即完成排污过程。
注意:反冲洗过滤器不得安装在水泵前负压区。
